EYE+ XTD

Erweitern Sie die Lokalisierung von Schüttguteilen auf alle Oberflächen

Einführung von EYE+ XTD

Einfache und effiziente Roboterführung

EYE+ XTD setzt neue Maßstäbe in der flexiblen Lokalisierung von Schüttguteilen für Roboter. Basierend auf fortschrittlichen KI Algorithmen liefert das System präzise Teilekoordinaten – unabhängig davon, ob sich die Teile auf Förderbändern, Blistern oder komplexen Oberflächen befinden.
Von der Verkabelung bis zur ersten Teileaufnahme begleitet Sie die intuitive Benutzeroberfläche Schritt für Schritt, beschleunigt die Inbetriebnahme und erhöht die Produktivität in anspruchsvollen Automatisierungsumgebungen.

Entwickelt für die Schüttgutteilerkennung – bereit, Roboterkoordinaten zu liefern

✔︎ Benutzererlebnis speziell für die einfache Teileerkennung entwickelt
Fordern Sie die Koordinaten eines Schüttguteils an – EYE+ XTD übernimmt den Rest und
liefert innerhalb weniger hundert Millisekunden greifbereite Roboterpositionen.
Die intuitive Benutzeroberfläche (UI) ermöglicht es Anwendern neue Teile schnell und
sicher zu konfigurieren ganz ohne vorherige Kenntnisse der Bildverarbeitung.

✔︎ KI gestützte Software
Sorgfältig ausgewählte sowie vollständig integrierte Algorithmen ermöglichen eine einfache,
effiziente und flexible Nutzung unmittelbar nach der Inbetriebnahme.

✔︎ Einfachheit
Keine Expertise im Bereich der Bilverarbeitung erforderlich. Die intuitive Weboberfläche ermöglicht eine schnelle und
zuverlässige Teilelokalisierung für Einsteiger und Fachleute.

✔︎ Koordinaten im richtigen Roboterbezugssystem und Format
Die integrierte Hand-Augen-Kalibrierung stellt sicher, dass die Position jedes Teils direkt im Koordinatensystem des Roboters ausgegeben wird.
Dank zahlreicher Plugins lässt sich EYE+ XTD einfach integrieren und ermöglicht eine nahtlose Kommunikation mit Ihrem Roboter.

✔︎ Cyber Resilience Act konform
Enthält sichere Verbindung, Benutzerzugriffsverwaltung und weitere erweiterte Funktionen.

Für das Greifen von Schüttguteilen in jeder Umgebung entwickelt

Die Berechnung der Teilelage (X, Y, Rz) auf unterschiedlichen Strukturen, Farben oder Oberflächen kann komplex sein, insbesondere wenn hohe Flexibilität gefordert ist. EYE+ XTD wurde speziell entwickelt, um genau diese Herausforderungen zu meistern.

Mit nur wenigen Klicks erkennen Sie verschiedene Teile inklusive ihrer Ausrichtung und bestimmen präzise deren Position auf Blistern, Förderbändern oder anderen Oberflächen.

Dank eines benutzerfreundlichen Rezept-Assistenten, der auf KI basierten Algorithmen beruht, ist das Anlernen des Systems einfach und schnell. Markieren Sie lediglich ein einzelnes Teil, um dem System beizubringen, wie Positionen auf einem Blister oder komplexen Hintergrund erkannt werden.

Koordinaten erfassen und Teile greifen war noch nie so einfach.

Individuelles Benutzererlebnis (UX)

EYE+ XTD wurde entwickelt, um Benutzer mühelos durch den gesamten Einrichtungsprozess zu führen – von der ersten Installation über das Erstellen neuer Rezepte bis hin zur Roboterprogrammierung.

Konfigurieren Sie das System effizient, indem Sie den drei Hauptschritten folgen, die auf der Startseite der EYE+ XTD Weboberfläche angezeigt werden:

  • Kamerakonfiguration
  • Rezept-Erstellung
  • Hand-Augen-Kalibrierung

Nach Abschluss verbinden Sie einfach Ihren bevorzugten Roboter oder Ihre SPS und fordern mit dem Befehl get_part die Teilekoordinaten an.

EYE+ XTD übernimmt Beleuchtung, Bilderfassung, Verarbeitung , Lokalisierung und liefert präzise greifbare Teilepositionen direkt im Koordinatensystem des Roboters.

Testen Sie die EYE+ XTD Simulation kostenlos und überzeugen Sie sich selbst von der Einfachheit.

Entdecken Sie das intuitive EYE+ XTD Erlebnis mit einer Auswahl vordefinierter Schüttgutteile.
Ganz ohne Bildverarbeitungskenntnisse können Sie das System in wenigen Minuten darauf trainieren, Teile auf Blistern oder Förderbändern zu lokalisieren. Folgen Sie einfach dem Assistenten Schritt für Schritt.

Melden Sie sich für eine kostenlose Simulation an.

Simulation starten

Warum EYE+ XTD wählen?

EYE+ XTD bietet ein Benutzererlebnis, das dem des EYE+ für Asycube ähnelt und ermöglicht Ihnen die Umsetzung erweiterter Zuführanwendungen.
EYE+ XTD Studio vereint Einfachheit und Effizienz in einer sofort einsatzbereiten Lösung zur Schüttguteilvereinzelung.

  • RUNDUM-SERVICE
    Profitieren Sie von derselben intuitiven Benutzeroberfläche und der hohen Leistung wie bei EYE+ – mit zusätzlichen Funktionen über die Asycube-Zuführsysteme hinaus.
  • EINFACHHEIT
    Keine Bildverarbeitungsexpertise erforderlich – von unseren Kunden bestätigt.
  • FLEXIBILITÄT
    Ein neues Teil in weniger als 15 Minuten anlernen. Neue Rezepte in Sekunden laden.
  • MULTI-MODEL
    Mehrere Teile mit unterschiedlichen Ausrichtungen mit nur einem Rezept erkennen und aufnehmen.
  • SKALIERBARKEIT
    Erkennen Sie Teile beliebiger Form auf jeder Oberfläche mit einem Sichtfeld von bis zu 1 m².
  • KOMPATIBILITÄT
    Kompatibel mit allen TCP/IP-Geräten – nur drei Befehle nötig zur Steuerung des Produktionsablaufs.

Warum EYE+ XTD wählen?

EYE+ XTD bietet ein Benutzererlebnis, das dem des EYE+ für Asycube ähnelt und ermöglicht Ihnen die Umsetzung erweiterter Zuführanwendungen.
EYE+ XTD Studio vereint Einfachheit und Effizienz in einer sofort einsatzbereiten Lösung zur Schüttguteilvereinzelung.

  • RUNDUM-SERVICE
    Profitieren Sie von derselben intuitiven Benutzeroberfläche und der hohen Leistung wie bei EYE+ – mit zusätzlichen Funktionen über die Asycube-Zuführsysteme hinaus.
  • EINFACHHEIT
    Keine Bildverarbeitungsexpertise erforderlich – von unseren Kunden bestätigt.
  • FLEXIBILITÄT
    Ein neues Teil in weniger als 15 Minuten anlernen. Neue Rezepte in Sekunden laden.
  • MULTI-MODEL
    Mehrere Teile mit unterschiedlichen Ausrichtungen mit nur einem Rezept erkennen und aufnehmen.
  • SKALIERBARKEIT
    Erkennen Sie Teile beliebiger Form auf jeder Oberfläche mit einem Sichtfeld von bis zu 1 m².
  • KOMPATIBILITÄT
    Kompatibel mit allen TCP/IP-Geräten – nur drei Befehle nötig zur Steuerung des Produktionsablaufs.

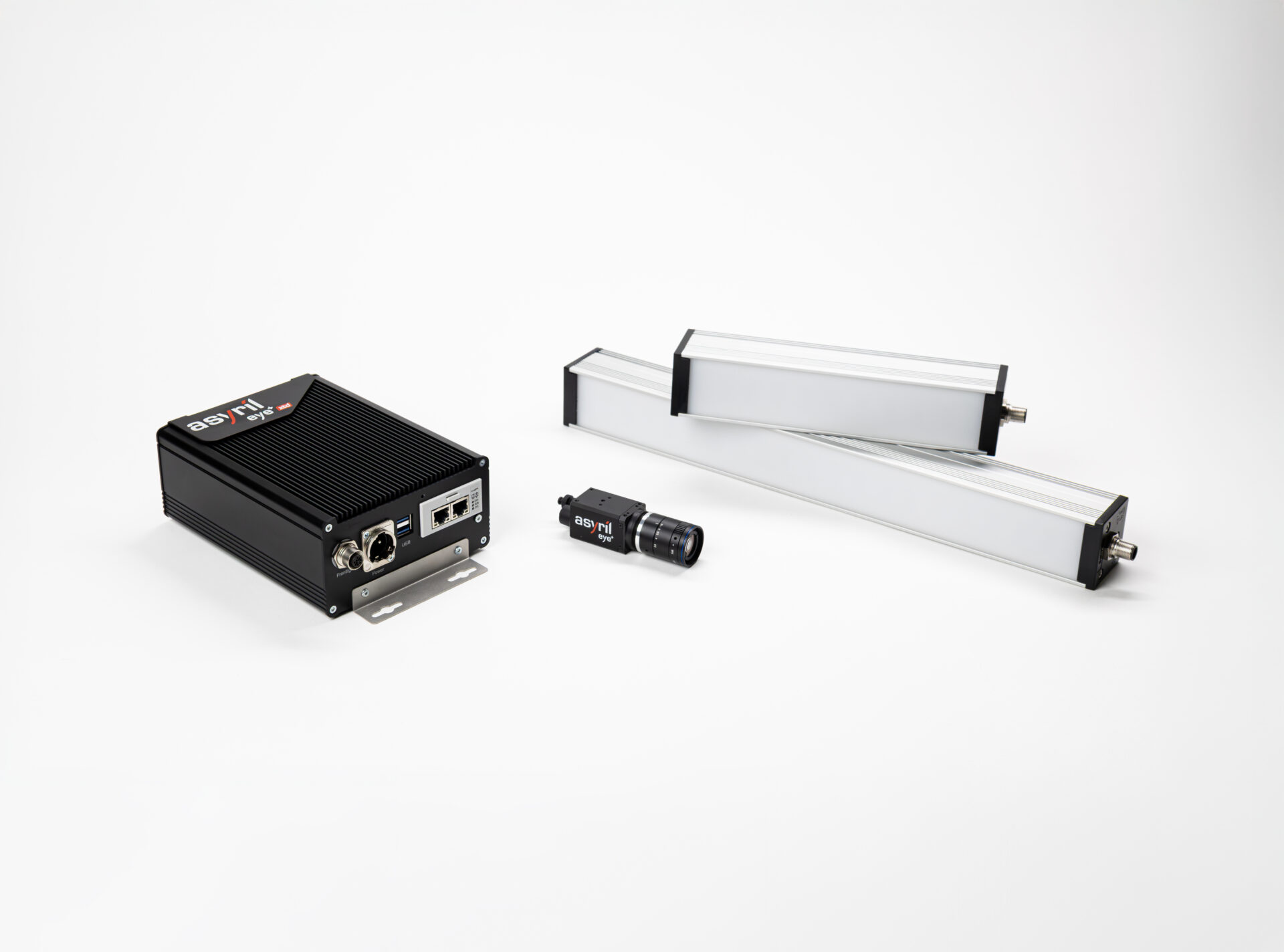

EYE+ XTD besteht aus einem kompakten Controller, einer hochauflösenden Kamera und einem Stromkabel.
Dieses System ermöglicht eine zuverlässige Teileerkennung auf verschiedenen Oberflächen und Geräten.

EYE+ XTD

EYE+ XTD

EYE+ XTD besteht aus einem kompakten Controller, einer hochauflösenden Kamera und einem Stromkabel. Dieses System ermöglicht eine zuverlässige Teileerkennung auf verschiedenen Oberflächen und Geräten.

Videopräsentation Datenblatt CAD

Technische Beschreibung

EYE+ XTD Kontroller

Abmessungen: 141 x 187 x 71 mm
Gewicht: 1.26 kg
Betriebstemperatur: +5 °C bis 40 °C
Stromversorgung:
Spannung: 24 VDC (+/- 5%)
Strom: 6.5 A max

EYE+ Kamera

Hochauflösend (6,3 MP)

Konnektivität

4x Gigabit Ethernet (PoE für die Kamera)

Zusätzliche Kabel

PoE-Kabel für die Kamera EYE+ und Ethernetkabel für SPS oder Roboter und Laptop

Kompatibles Zubehör

Verschiedene Frontlichtfarben und polarisierte Option

Externe Beleuchtung über GPIO-Anschluss unterstützt

Bandpass- oder Polarisationsfilter

Asycube Kalibrationsplattform

Feldbus-Kompatilität - EtherCAT

Feldbus-Kompatilität - EtherNet/IP

Feldbus-Kompatilität - PROFINET
